| MOQ: | 1 Set |
| standard packaging: | Kasus kayu lapis |
| payment method: | T/T, Western Union |
| Supply Capacity: | 10 mengatur per bulan |

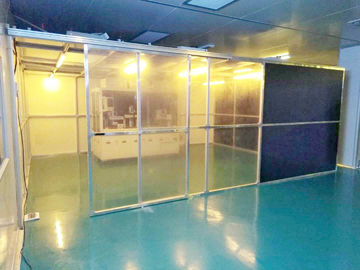

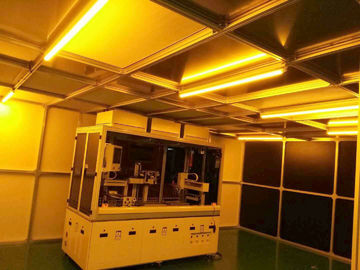

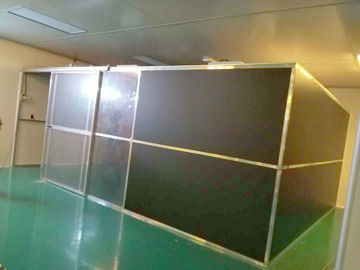

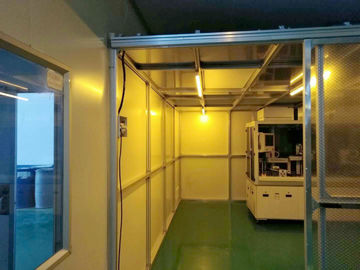

Kelas 100 Hard Wall Modular Clean Room Equipment Untuk Laboratorium, Lama Waktu Penggunaan
Meskipun pembagian yang jelas tidak tersedia, "Ruang bersih" istilah digunakan dalam kasus bangunan atau ruang. Ruang tertutup oleh tirai PVC atau panel resin dianggap sebagai "Clean booth" dalam hal kesediaan untuk meningkatkan faktor kebersihan di kamar yang bersih atau ruangan ber-AC. Ukurannya adalah 1,5m hingga 5m dan udara bersih diperkenalkan di stan dengan ketentuan FFU (Fan Filter Unit) di langit-langit.
Telah menjadi populer dalam beberapa tahun terakhir, bukan berdasarkan ukurannya, tetapi menganggapnya sebagai struktur yang sederhana, murah, dapat dipindahkan dengan faktor kebersihan dan tidak melanggar kode konstruksi atau tindakan layanan Kebakaran.
Frame: Aluminium
Ukuran dan spesifikasi:
| Produk | Ruang Bersih Modular |
| Ukuran | L6450 * W5000 * H2400mm |
| Bingkai luar | 40 * 80mm aluminium ekstrusi |
| FFU QTY | 16 SET |
| CAHAYA | 36W * 8 |
| Kipas angin | 120W x6SETS |
| Nosie | sekitar 54dBA |
| C lihat | Tirai PVC anti-statis yang ringan |
| Pandangan atas | Lembaran stainless steel untuk penyegelan |
| Kelas | 100 + 1000kelas |
| Pintu | Pintu geser manual |
Aplikasi:
Ruang bersih untuk penelitian farmasi, penelitian mikrobiologi dan ilmiah, yang memerlukan peralatan pemurnian parsial.
Berkenaan dengan kode konstruksi atau tindakan layanan api, ada kemungkinan konflik dengan standar otoritas lokal atau perusahaan klien. Juga, ukuran yang bisa didirikan di atas meja disebut sebagai "Bangku bersih sederhana"
Berikut pertimbangan diperlukan dalam kasus pemilihan bilik Bersih.
1. Perhitungan faktor kebersihan untuk bagian dalam stan
2. Pemilihan material dinding
3. Pemilihan sistem ventilasi
4. Pemilihan AC di dalam stan
1. Perhitungan faktor kebersihan untuk bagian dalam stan
Umumnya, ini ditentukan atas dasar peraturan kamar yang bersih. Parameter yang dipertimbangkan adalah laju sirkulasi, jenis filter, sistem aliran dan sistem ventilasi.
Tabel referensi untuk laju sirkulasi
| Kelas kamar bersih | Nilai numerik umum | Standar USA209E | Kecepatan arus udara rata-rata |
| Kelas 100.000 | 20-30 rotasi / h | 20 | 0,005-0,041 m / dtk |
| Kelas 10.000 | 30 ~ 70 rotasi / h | 70 | 0,051-0,76 m / dtk |
| Kelas 1.000 | 100-200 rotasi / jam | 150 | 0,127-0,20 m / dtk |
| Kelas 100 | 200-600 rotasi / h | 250-400 | 0,203-0,408 m / dtk |
Laju sirkulasi per jam (rotasi / h) = Kecepatan arus udara rata-rata (m / detik) x daerah debit (m2) x 3600detik kapasitas ruang (volume) (m3)
| Barang | Filter kinerja menengah atau tinggi | Filter HEPA | Filter ULPA |
| Kapasitas penyaringan | Kelas 10-100000 | Kelas 100-10000 | Kelas 10 |
| Contoh | Kantor normal | Setelah proses IC | Proses PRE IC |
| Kinerja | Kapasitas menjebak tinggi dibandingkan dengan filter partikel kasar | Memiliki perangkap kapasitas hingga 99,97% untuk partikel ukuran 0.3um | Memanfaatkan perangkap kapasitas hingga 99,999% untuk partikel ukuran 0,1um |
Kapasitas aliran udara dan unit FFU yang akan dipasang dipilih berdasarkan volume bilik bersih dan kelas yang diinginkan.
Aliran udara yang diperlukan (m3 / menit) = kapasitas ruang yang ditargetkan (m3) × laju sirkulasi (rotasi / h) ÷ 60
Contoh)
Aliran udara FFU untuk bilik bersih dengan lebar 3m, panjang 2m, tinggi 2m dan kelas yang diinginkan sebesar 10.000 adalah (3 × 2 × 2) × 75 ÷ 60 = 15 (m3 / mnt)
* Unit tunggal PAU - A17FFU perusahaan kami kompatibel.
2. Pemilihan material dinding
Seleksi harus dilakukan atas dasar persyaratan yang terkait dengan lingkungan ambien dan ruang internal.
Fitur:
1). Stan Bersih dapat menawarkan bagian dari lingkungan yang bersih tinggi, dapat diinstal di bagian atas tempat
yang perlu dibersihkan. Udara yang keluar dari FFU akan disaring oleh filter pra dan filter HEPA, lalu
udara bersih masuk ke zona kerja secara vertikal untuk memastikan persyaratan pemurnian
2). Kebisingan kurang dari 52dBA, kecepatan udara 0,35-0.6m / s
3). Dimensi dari bilik bersih, menyesuaikan desain tersedia
4). Itu dapat digunakan oleh tunggal dan juga dapat dihubungkan ke daerah bersih di strip
5). peringkat pemurnian: 100 kelas, 1000 kelas atau 10.000 kelas
Spesifikasi:
| Barang | Ruang bersih dinding yang keras | |
| Kebersihan | Kelas 100 hingga Kelas 100.000 | |
| Dimensi (LXWXH) | Dirancang sesuai kebutuhan pelanggan | |
| FFU | Dimensi | 2x2, 2x4, 4x4 opsional |
| Bahan bingkai struktural | Stainless steel, paduan aluminium | |
| Sumber Daya listrik | 110V / 60 HZ / AC; 220V / 60 HZ / AC | |
| Menyaring | Mini pleat HEPA filter / ULPA filter opsional | |
| Bahan bingkai | Aluminium alloy / stainless steel 201 / SUS 304 | |
| Bahan dinding | Kaca tempered / Acrylic / Anti-statis transparan PVC / panel Sandwich | |
| Plafon | Aluminium-plastik panel / Kaca tempered / Acrylic / Anti-statis transparan PVC / panel Sandwich | |
Aksesori opsional:
Air Shower
Lewati kotak
Pendingin ruangan
Pengukur tekanan
Menggambar ruang bersih:
|
|
