Detail produk:
|
Bahan: | Rangka alumunium | Bahan untuk tubuh utama: | Lembar Akrilik |
---|---|---|---|
Kelas pemurnian: | Kelas 10000 | FFU: | 4sets |
Lampu: | 4sets | Pintu: | PVC stripe |
Udara kembali: | Dari atas | ||
Cahaya Tinggi: | produk kamar bersih,aksesoris kamar bersih |
Booth Bersih Farmasi Kelas 10.000, ruang bersih FFU, struktur Aluminium, dengan Pintu Geser
Meskipun pembagian yang jelas tidak tersedia, istilah "Kamar bersih" digunakan dalam kasus bangunan atau kamar. Ruang tertutup oleh tirai PVC atau panel resin dianggap sebagai "Bilik bersih" jika ada keinginan untuk meningkatkan faktor kebersihan di kamar yang bersih atau ruangan ber-AC. Ukurannya 1,5m hingga 5m dan udara bersih diperkenalkan di stan dengan ketentuan FFU (Fan Filter Unit) di langit-langit.
Telah menjadi populer dalam beberapa tahun terakhir, bukan berdasarkan ukurannya, tetapi menganggapnya sebagai struktur yang sederhana, murah, dapat dipindahkan dengan faktor kebersihan dan tidak melanggar kode konstruksi atau undang-undang layanan Kebakaran.
Bingkai: Aluminium
Ukuran dan spesifikasi:

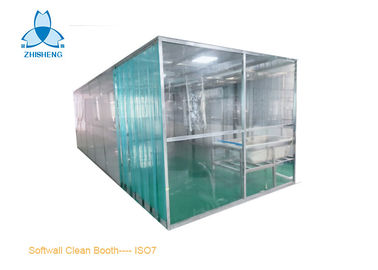

Produk | Softwall PVC curtain Bersihkan Booth |
Ukuran | L8000xW4000xH2200mm |
Bingkai luar | 40 * 80mm aluminium ekstrusi |
FFU QTY | 4 set |
CAHAYA | 36W * 4 |
Kipas angin | 120W x4SETS |
Nosie | sekitar 54dBA |
Tampilan 4 sisi | tirai PVC anti-statis |
Pandangan atas | tirai PVC anti-statis |
Kelas | 10000 (ISO7) |
Pintu | PVC stripe |
Aplikasi:
Kamar bersih adalah untuk keperluan farmasi, penelitian mikrobiologis dan percobaan ilmiah, yang membutuhkan peralatan pemurnian parsial.
Berkenaan dengan kode konstruksi atau tindakan pemadam kebakaran, ada kemungkinan konflik dengan standar otoritas lokal atau perusahaan klien. Juga, ukuran yang dapat didirikan di atas meja disebut sebagai "Bangku bersih sederhana"
Pertimbangan berikut diperlukan jika memilih Bilik Bersih.
1. Perhitungan faktor kebersihan untuk bagian dalam stan
2. Pemilihan bahan dinding
3. Pemilihan sistem ventilasi
4. Pemilihan AC di dalam stan
1. Perhitungan faktor kebersihan untuk bagian dalam stan
Secara umum, ditentukan berdasarkan peraturan ruang bersih. Parameter yang dipertimbangkan adalah laju sirkulasi, jenis filter, sistem aliran, dan sistem ventilasi.
Tabel referensi untuk laju sirkulasi
Kelas kamar bersih | Nilai numerik umum | Standar USA209E | Kecepatan arus udara rata-rata |
Kelas 100.000 | 20-30 rotasi / jam | 20 | 0,005-0,041 m / s |
Kelas 10.000 | 30 ~ 70 rotasi / jam | 70 | 0,051-0,76m / s |
Kelas 1.000 | 100-200 rotasi / jam | 150 | 0,127-0,202 m / s |
Kelas 100 | 200-600 rotasi / jam | 250-400 | 0,203-0,408 m / s |
Laju sirkulasi per jam (rotasi / jam) = Kecepatan arus udara rata-rata (m / dtk) x luahan (m2) x 3600sec ÷ kapasitas kamar (volume) (m3)
Barang | Filter kinerja sedang atau tinggi | Filter HEPA | Filter ULPA |
Kapasitas penyaringan | Kelas 10-100000 | Kelas 100-10000 | Kelas 10 |
Contohnya | Kantor normal | Setelah proses IC | PRE IC process |
Performa | Kapasitas perangkap tinggi dibandingkan dengan filter partikel kasar | Memiliki perangkap kapasitas hingga 99,97% untuk partikel ukuran 0,3um | Memproses perangkap kapasitas hingga 99,999% untuk partikel ukuran 0,1um |
Kapasitas aliran udara dan unit FFU yang akan dipasang dipilih berdasarkan volume bilik bersih dan kelas yang diinginkan.
Diperlukan aliran udara (m3 / mnt) = kapasitas kamar yang ditargetkan (m3) × laju sirkulasi (rotasi / h) ÷ 60
Contoh)
Aliran udara FFU untuk bilik bersih dengan lebar 3m, panjang 2m, tinggi 2m dan kelas 10000 yang diinginkan adalah (3 × 2 × 2) × 75 ÷ 60 = 15 (m3 / mnt)
* Satuan PAU - A17FFU perusahaan kami kompatibel.
2. Pemilihan bahan dinding
Seleksi harus dilakukan berdasarkan persyaratan yang berkaitan dengan lingkungan ruang ambient dan internal.
Fitur:
1). Stan bersih dapat menawarkan bagian dari lingkungan yang bersih tinggi, dapat dipasang di atas tempat
yang perlu dibersihkan. Udara yang keluar dari FFU akan disaring oleh filter pra dan filter HEPA, lalu
udara bersih masuk ke zona kerja secara vertikal untuk memastikan persyaratan pemurnian
2) .suatu kebisingan kurang dari 52dBA, kecepatan udara adalah 0,35-0,6 m / s
3). dimensi bilik bersih, desain khusus tersedia
4). Ini dapat digunakan oleh tunggal dan juga dapat dihubungkan ke area bersih di strip
5). peringkat pemurnian: 100 kelas, kelas 1000 atau kelas 10000
Spesifikasi:
Barang | Dinding bersih modular kamar keras | |
Kebersihan | Kelas 100 hingga Kelas 100.000 | |
Dimensi (LXWXH) | Dirancang sesuai kebutuhan pelanggan | |
FFU | Dimensi | 2x2, 2x4, 4x4 opsional |
Bahan bingkai struktural | Stainless steel, paduan aluminium | |
Sumber Daya listrik | 110V / 60HZ / AC; 220V / 60HZ / AC | |
Saring | Filter mini pleat HEPA / ULPA filter opsional | |
Bahan bingkai | Paduan aluminium / stainless steel 201 / SUS 304 | |
Bahan dinding | Kaca tempered / panel akrilik / anti-statis transparan pvc / sandwich | |
Plafon | Panel aluminium-plastik / kaca Tempered / Acrylic / Anti-statis transparan PVC / panel Sandwich |
Aksesori opsional:
Shower Udara
Kotak lulus
Pendingin ruangan
Pengukur tekanan

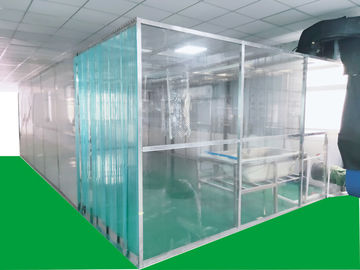

Gambar ruang bersih:
