| MOQ: | 1 set |
| Kemasan standar: | kasus kayu lapis |
| metode pembayaran: | T / T, Western Union |
| Kapasitas pasokan: | 10 set per bulan |
Ruang Bersih Modular Dinding Keras Anti-statis, Kelas standar tinggi 1000
Untuk pabrik INNOX Korea Selatan
Manfaat kamar bersih modular:
Tahan lama
Instalasi klan cepat dengan gangguan minumum di tempat
Pertahankan nilai
Mudah dimodifikasi untuk perluasan atau penggunaan ulang.
Meskipun pembagian yang jelas tidak tersedia, istilah "Kamar bersih" digunakan untuk bangunan atau ruangan.Ruang yang tertutup oleh tirai PVC atau panel resin dianggap sebagai "Bilik bersih" jika ada keinginan untuk meningkatkan faktor kebersihan di ruangan bersih atau ruangan ber-AC.Ukurannya 1,5m hingga 5m dan udara bersih dimasukkan ke dalam stan dengan penyediaan FFU (Unit Filter Kipas) di langit-langit.
Telah menjadi populer dalam beberapa tahun terakhir, bukan berdasarkan ukurannya, tetapi menganggapnya sebagai struktur yang sederhana, murah, dapat dipindahkan dengan faktor kebersihan dan tidak melanggar kode konstruksi atau undang-undang Dinas Kebakaran.
Ukuran dan spesifikasi:
| Produk | Kamar Bersih Modular |
| Ukuran | Menurut ukuran pelanggan |
| Bingkai luar | 40 * 80mm Aluminium ekstrusi |
| FFU QTY | 100 set |
| CAHAYA | 36W * 40 |
| Kipas angin | 120W x6 SET |
| Nosie | sekitar 54dBA |
| Tampilan C. | Tirai PVC anti-statis yang ringan |
| Langit-langit atas | Plat FFU dan mirrior SS304 |
| Kelas | 1000 |
| Pintu | Pintu geser manual |
Aplikasi:
Ruang bersih untuk farmasi, penelitian mikrobiologi dan eksperimen ilmiah, yang membutuhkan peralatan pemurnian parsial.
Berkenaan dengan kode konstruksi atau undang-undang layanan kebakaran, ada kemungkinan konflik dengan standar otoritas lokal atau perusahaan klien.Selain itu, ukuran yang dapat dipasang di atas meja disebut sebagai "Bangku bersih sederhana"
Pertimbangan berikut diperlukan dalam pemilihan stan Bersih.
1. Perhitungan faktor kebersihan bagian dalam booth
2. Pemilihan material dinding
3. Pemilihan sistem ventilasi
4. Pemilihan AC di dalam bilik
1. Perhitungan faktor kebersihan bagian dalam booth
Umumnya, hal itu ditentukan berdasarkan peraturan ruang bersih.Parameter yang dipertimbangkan adalah laju sirkulasi, jenis filter, sistem aliran dan sistem ventilasi.
Tabel referensi untuk tingkat sirkulasi
| Kelas kamar bersih | Nilai numerik umum | Standar USA209E | Kecepatan arus udara rata-rata |
| Kelas 100.000 | 20-30 rotasi / jam | 20 | 0,005-0,041m / dtk |
| Kelas 10.000 | 30 ~ 70 rotasi / jam | 70 | 0,051-0,76 m / dtk |
| Kelas 1.000 | 100-200 rotasi / jam | 150 | 0,127-0,202m / dtk |
| Kelas 100 | 200-600 rotasi / jam | 250-400 | 0,203-0.408m / dtk |
Tingkat sirkulasi per jam (rotasi / jam) = Kecepatan arus udara rata-rata (m / detik) x luas pembuangan (m2) x 3600sec ÷ kapasitas ruangan (volume) (m3)
| Barang | Filter kinerja sedang atau tinggi | Filter HEPA | Filter ULPA |
| Kapasitas penyaringan | Kelas 10-100000 | Kelas 100-10000 | Kelas 10 |
| Contoh | Kantor biasa | Setelah proses IC | Proses PRE IC |
| Performa | Kapasitas perangkap yang tinggi dibandingkan dengan filter partikel kasar | Memiliki kapasitas trapping hingga 99.97% untuk ukuran partikel 0.3um | Memproses trapping kapasitas hingga 99,999% untuk ukuran partikel 0,1um |
Kapasitas aliran udara dan unit FFU yang akan dipasang dipilih berdasarkan volume bilik bersih dan kelas yang diinginkan.
Aliran udara yang dibutuhkan (m3 / menit) = kapasitas ruangan yang ditargetkan (m3) × laju sirkulasi (rotasi / jam) ÷ 60
Contoh)
Aliran udara FFU untuk bilik bersih dengan lebar 3m, panjang 2m, tinggi 2m dan kelas yang diinginkan 10000 adalah (3 × 2 × 2) × 75 ÷ 60 = 15 (m3 / menit)
* Unit tunggal PAU - A17FFU perusahaan kami kompatibel.
2. Pemilihan material dinding
Pemilihan harus dilakukan atas dasar persyaratan yang terkait dengan lingkungan ruang ambien dan internal.
Fitur:
1) Bilik bersih dapat menawarkan bagian dari lingkungan bersih yang tinggi, dapat dipasang di atas tempat itu
yang perlu dibersihkan. Udara yang keluar dari FFU akan disaring oleh pra filter dan filter HEPA, kemudian
udara bersih masuk ke zona kerja secara vertikal untuk memastikan persyaratan pemurnian
2). Kebisingan kurang dari 52dBA, kecepatan udara 0,35-0,6 m / s
3).dimensi bilik bersih, menyesuaikan desain tersedia
4). Dapat digunakan secara tunggal dan juga dapat dihubungkan ke area bersih di strip
5).peringkat pemurnian: 100 kelas, 1000 kelas atau 10000 kelas
Spesifikasi:
| Barang | Ruang bersih modular dinding keras | |
| Kebersihan | Kelas 100 hingga Kelas 100.000 | |
| Dimensi (LXWXH) | Dirancang sesuai kebutuhan pelanggan | |
| FFU | Dimensi | 2x2, 2x4, 4x4 opsional |
| Bahan rangka struktural | Baja tahan karat, paduan aluminium | |
| Sumber Daya listrik | 110V / 60HZ / AC;220V / 60HZ / AC | |
| Saring | Filter HEPA lipit mini / filter ULPA opsional | |
| Bahan bingkai | Paduan aluminium / baja tahan karat 201 / SUS 304 | |
| Bahan dinding | Kaca tempered / Akrilik / Panel PVC / Sandwich transparan anti-statis | |
| Plafon | Panel aluminium-plastik / Kaca tempered / Akrilik / PVC transparan / Panel sandwich anti-statis | |
Aksesori Opsional:
Pancuran Udara
Kotak lulus
Pendingin ruangan
Pengukur tekanan

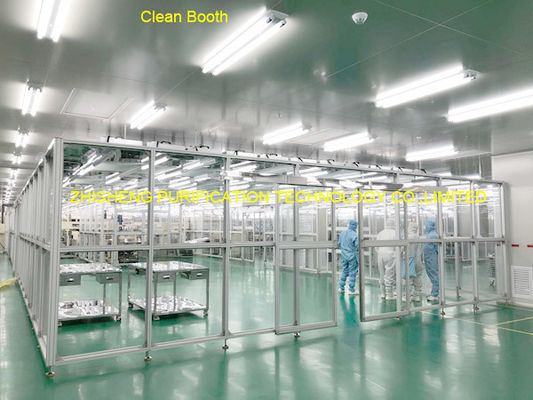

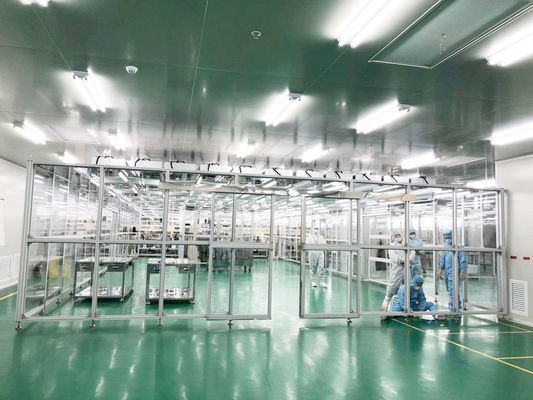

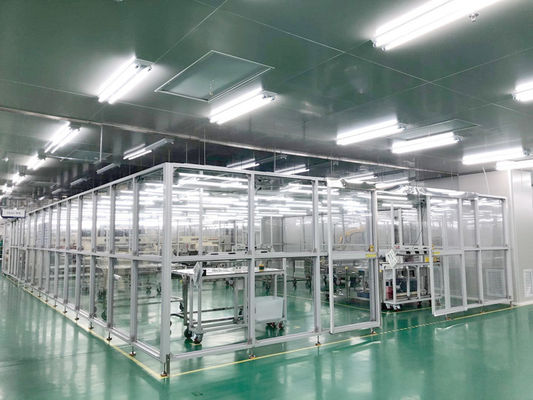

Foto ruang bersih modular Kelas 1000:
|
|
